تفاصيل المنتج
مكان المنشأ: صنع في الصين، تشجيانغ، جينهوا
اسم العلامة التجارية: Dayoo
شروط الدفع والشحن
الحد الأدنى لكمية: التفاوض
الأسعار: Negotiate
تفاصيل التغليف: كرتون
وقت التسليم: قابل للتفاوض
شروط الدفع: قابل للتفاوض
خشونة: |
0.1um |
قوة الانثناء: |
850-900 ميجا باسكال |
لون: |
رمادي |
يكتب: |
أجزاء السيراميك |
شعار: |
نقش الليزر |
قوة الانحناء: |
> 750 ميجا باسكال |
شكل: |
عميل |
ثابت العزل الكهربائي: |
9 |
لون: |
رمادي |
طول السلك: |
300mm |
نطاق الحجم: |
0.5mm-100mm |
الكسر المتانة: |
6-7 (MPA • M1/2) |
كثافة: |
3.2-3.3 جم / سم 3 |
الموصلية الحرارية: |
25-30 واط/م |
الجهد االكهربى: |
110-220V |
خشونة: |
0.1um |
قوة الانثناء: |
850-900 ميجا باسكال |
لون: |
رمادي |
يكتب: |
أجزاء السيراميك |
شعار: |
نقش الليزر |
قوة الانحناء: |
> 750 ميجا باسكال |
شكل: |
عميل |
ثابت العزل الكهربائي: |
9 |
لون: |
رمادي |
طول السلك: |
300mm |
نطاق الحجم: |
0.5mm-100mm |
الكسر المتانة: |
6-7 (MPA • M1/2) |
كثافة: |
3.2-3.3 جم / سم 3 |
الموصلية الحرارية: |
25-30 واط/م |
الجهد االكهربى: |
110-220V |

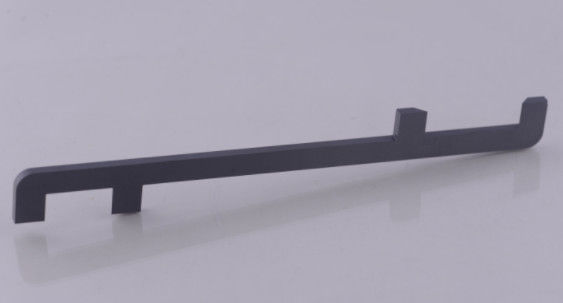

هذا المنتج عبارة عن سكة توجيه من السيراميك المصنوع من نيتريد السيليكون على شكل حرف I، يتم تصنيعها باستخدام تقنية التلبيد بالضغط الساخن، وتتميز بملمس رمادي داكن موحد غير لامع مع سطح مطحون بدقة. يعتمد المنتج هيكلًا متماثلًا مبتكرًا على شكل حرف I، يجمع بين جسم رئيسي ممدود مع نتوءات مستطيلة رأسية في كلا الطرفين والوسط لتشكيل هيكل مستقر بثلاث نقاط دعم. يضمن هذا التصميم قوة هيكلية كافية مع تحقيق وظيفة تحديد المواقع الدقيقة للتوجيه، مما يجعله مناسبًا بشكل خاص لتطبيقات المعدات الآلية عالية الدقة.
• معدات درجة الحرارة العالية: قضبان توجيه نقل فرن المعالجة الحرارية، مسارات تحمل فرن التلبيد
• الآلات الدقيقة: قضبان توجيه خطية لأدوات آلة CNC، مكونات توجيه لأجهزة القياس الدقيقة
• المعدات الآلية: مسارات تحديد موضع الذراع الآلية، قضبان توجيه نقل خط الإنتاج الآلي
• تصنيع أشباه الموصلات: قضبان توجيه نقل الرقائق، مكونات توجيه معدات التفريغ
• المعدات الخاصة: قضبان توجيه معدات الرش ذات درجة الحرارة العالية، آليات توجيه آلة المعالجة بالليزر
→ قوة هيكلية فائقة: قوة انضغاط ≥2400 ميجا باسكال، قوة انحناء ≥720 ميجا باسكال
→ مقاومة تآكل استثنائية: صلابة فيكرز ≥1580 HV، عمر تآكل أطول بـ 8 مرات من قضبان التوجيه المصنوعة من السبائك
→ ثبات حراري ممتاز: درجة حرارة تشغيل مستمرة -60℃～1380℃
→ معامل احتكاك منخفض: معامل احتكاك ديناميكي ≤0.15، لا يلزم تزييت إضافي
→ ثبات الأبعاد الدقيق: معامل التمدد الحراري 3.1×10⁻⁶/℃، مما يضمن دقة عالية في درجات الحرارة العالية
| مؤشر الأداء | المعلمة الفنية |
|---|---|
| تركيبة المادة | Si₃N₄ ≥97.2% |
| معالجة السطح | طحن دقيق (Ra=0.4-0.6 μm) |
| الكثافة الظاهرية | 3.27 جم/سم³ |
| الاستقامة | ≤0.01 مم/100 مم |
| التسطيح | ≤0.008 مم |
| درجة حرارة التشغيل | -60℃～1380℃ |
| معامل التمدد الحراري | 3.1×10⁻⁶/℃ |
| صلابة الكسر | 7.8 ميجا باسكال·م¹/² |
تركيبة مسحوق فائقة النعومة → صب بالضغط الساخن → إزالة الربط بالفراغ → تلبيد بالضغط الساخن → طحن خشن ثلاثي الأبعاد → طحن قضبان التوجيه الدقيقة → تشغيل دقيق للوجه النهائي → تنظيف بالموجات فوق الصوتية → فحص CMM → تغليف مضاد للاهتزاز
استخدم مستوى دقة أثناء التثبيت لضمان استقامة ≤0.02 مم/م
يوصى بمسافة خلوص مناسبة 0.03-0.08 مم، وتجنب الملاءمة الضيقة
احتفظ بمسافة خلوص للتمدد الحراري عند استخدامه في بيئات ذات درجة حرارة عالية
نظف سطح قضيب التوجيه بانتظام، ويوصى بفحص التآكل كل 500 ساعة
تجنب أحمال الصدمات، وتأكد من توزيع القوة بالتساوي
• فترة ضمان الجودة لمدة 24 شهرًا
• إرشادات مجانية للتركيب والتصحيح
• دعم خدمات الحجم المخصص
• توفير الدعم الفني في الموقع
• خدمات الصيانة مدى الحياة
س: ما هي مزايا هيكل الحرف I؟
ج: يحقق هيكل الحرف I وزنًا خفيفًا مع ضمان الصلابة، مع تصميم ثلاثي نقاط الدعم يعزز الثبات
س: كيف يتم ضمان استقامة المنتج؟
ج: باستخدام آلات طحن قضبان التوجيه الدقيقة، يمكن أن تصل الاستقامة إلى 0.01 مم/100 مم
س: هل يتم الحفاظ على ثبات الأبعاد في بيئات ذات درجة حرارة عالية؟
ج: تظهر الاختبارات معدل تغير الأبعاد <0.015% بعد 500 ساعة عند 1000℃
س: ما هو الحد الأقصى للطول القابل للمعالجة؟
ج: حاليًا، يبلغ الحد الأقصى لطول قضيب التوجيه على شكل حرف I القابل للمعالجة 1200 مم
